Ruční vidlicové vysokozdvižné
vozíky
VV 6302 A VV 1001
Použití:
Slouží k manipulaci s paletami ve skladech, kde vzhledem k omezenému prostoru
může motorový vozík pracovat velmi obtížně, např. při nakládce a vykládce
nákladních automobilů. Tyto vozíky jsou také vhodné pro prostory s nebezpečím
výbuchu či požáru, nebo prostory bez přípojky elektrického proudu.

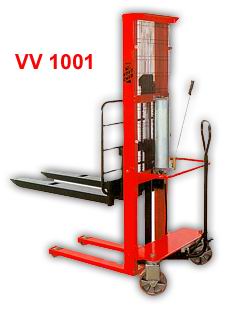

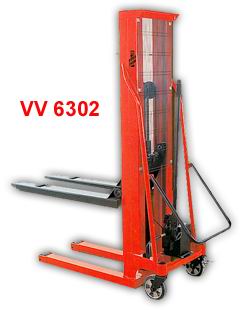

Ručně vedené vysokozdvižné vozíky řady VV 6302 a VV 1 001 s nosností 630 a 1 000 kg a zdvihací výškou 1600 mm jsou vybaveny hydraulickým agregátem s ručním pohonem. Kola pod Iižinami jsou pevná a kola pod rámem (přední) jsou rejdovací. Jedno z předních kol je zabezpečeno brzdou proti pohybu vozíku. Poměr mezi cenou vozíku a jejich užitnými vlastnostmi je velmi příznivý, zvláště pro menší skladové prostory.
Vozík je sestaven z těchto
hlavních skupin:
- rám úplný se zadními pojezdovými koly pr. 85 x 95 Vulkolan
- zdvižná vidlice s pojezdovými kladkami
- hydraulický válec s řetězovou kladkou a krytem kladky
- řízeníkol pr. 200 x 50 Vulkolan se sklopnou ojkou
- elektrohydraulický agregát s nádrží
Vysokozdvižný vozík
VV 1001 B
Použití:
Vysokozdvižný vozík VV 1 001 B slouží k manipulaci s materiálem spočívající v
používání plošin, palet a jiných manipulačních prostředků, které mají minimální
výšku nabírajících otvorů 99 mm a minimální šířku nabíracích otvorů 590 mm.
Rám vozíku je svařen z ocelových profilů. Zdvižná vidlice je svařena z plechových výlisků a ocelových profilů.Zvedák je hydraulický válec s plunžrem - hydraulický hydromotor, který přes nosné řetězy vyvozuje pohyb zdvižné vidlice v rámu vozíku. Skříň pohonu je zdroj tlakové kapaliny pro pohon zvedáku uzavřený v plechové skříní. Tvoří ji hydraulický agregát s řídícím obvodem a malá tradiční baterie.

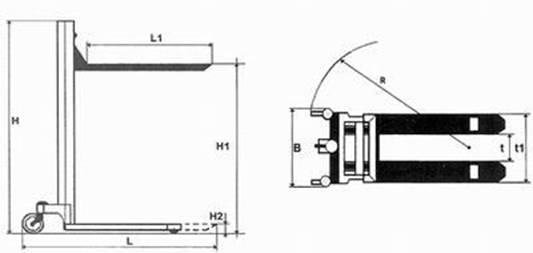

Technické parametry:
|
VV 6302 |
VV 1001 |
10VV 1001 B |
B (mm) |
635 |
810 |
810 |
H (mm) |
1995 |
1990 |
1990 |
H1 (mm) |
1600 |
1600 |
1600 |
H2 (mm) |
90 |
90 |
90 |
L1 (mm) |
1765 |
1830 |
1830 |
L2 (mm) |
1115 |
1180 |
1180 |
t (mm) |
250 |
220 |
220 |
t1 (mm) |
550 |
540 |
540 |
R (mm) |
1380 |
2500 |
2500 |
Nosnost (kg) |
630 |
1000 |
1000 |
Váha (kg) |
195 |
310 |
342 |
|
(kg) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
OCRR 1302 A s váhou |
1250 |
555 |
1245 |
215 |
90 |
1670 |
1200 |
185 |
124 |
OCRR 2002 CM nerez |
2000 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
68 |
OCRR 2002 CM |
2000 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
68 |
OCRR 2002 C rozšířený |
2000 |
930 |
1240 |
210 |
85 |
1485 |
1150 |
600 |
91 |
OCRR 2002 C zůžený |
1300 |
400 |
1245 |
210 |
85 |
1135 |
800 |
70 |
58 |
OCRR 2302 C |
2300 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
70 |
