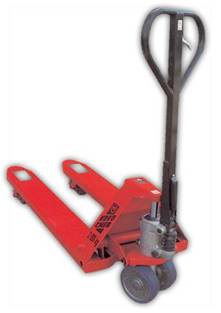

Ruční nízkozdvižné vidlicové vozíky - OCRR 2002 C
Použití:
Ruční nízkozdvižné vidlicové vozíky typu OCRR jsou určeny pro manipulaci a
přepravu materiálu. Lze je použít pro palety, přepravní plošiny a jiné
manipulační prostředky. Výrobek při manipulaci s materiálem podstatně snižuje
fyzickou námahu obsluhy.
Ovládání a popis:
Pohybem oje směrem nahoru a dolů se uvádí v činnost hydraulika, která
pomocí pákového mechanismu zvedá rám vozíku. Spouštění a zvedání vozíku se
provádí změnou polohy ovládacího ventilu, který má tři polohy - zdvih -
manipulační poloha -spouštění. Ovládání se provádí páčkou umístěnou na oji
vozíku. Podvozek s hydraulikou je oboustranně otočený o 90°.
|
Kola |
Materiál |
|
SA |
polyamid |
|
SU |
polyamid + polyuretan |
|
AL |
hliník |
|
PU |
hliník + polyuretan |
Zadní kola jsou dodávána v provedení tandem nebo singl. Dvojitá kola (tandem) snižují fyzickou námahu obsluhy a šetří opotřebení kol.

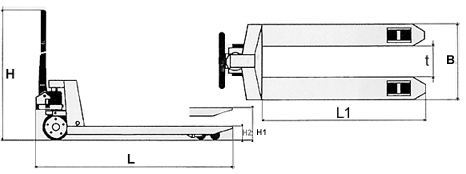

Základní technické parametry:
|
TYP |
Nosnost |
B |
H |
H1 |
H2 |
L |
L1 |
t |
Hmotnost |
|
|
(kg) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
OCRR 2002 C 800 mm |
2000 |
540 |
1245 |
210 |
85 |
1135 |
800 |
210 |
61 |
|
OCRR 2002 C 1150 mm |
2000 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
68 |
|
OCRR 2002 C 1600 mm |
2000 |
540 |
1245 |
210 |
85 |
1935 |
1600 |
210 |
81 |
|
OCRR 1502 C 1800 mm |
2000 |
540 |
1245 |
210 |
85 |
2135 |
1800 |
210 |
86 |
Další varianty vozíků:
|
TYP |
Nosnost |
B |
H |
H1 |
H2 |
L |
L1 |
t |
Hmotnost |
|
|
(kg) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(kg) |
|
OCRR 1302 A s váhou |
1250 |
555 |
1245 |
215 |
90 |
1670 |
1200 |
185 |
124 |
|
OCRR 2002 CM nerez |
2000 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
68 |
|
OCRR 2002 CM |
2000 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
68 |
|
OCRR 2002 C rozšířený |
2000 |
930 |
1240 |
210 |
85 |
1485 |
1150 |
600 |
91 |
|
OCRR 2002 C zůžený |
1300 |
400 |
1245 |
210 |
85 |
1135 |
800 |
70 |
58 |
|
OCRR 2302 C |
2300 |
540 |
1245 |
210 |
85 |
1485 |
1150 |
210 |
70 |

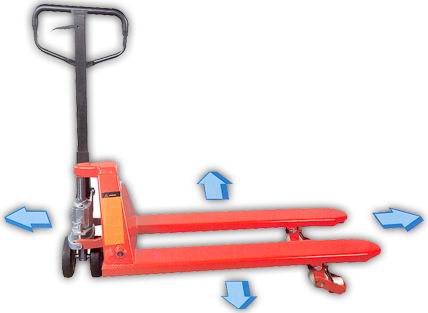

Paletový vozík čtyřcestný
1502 E 1150 mm čtyřcestný
|
Nosnost: |
1500 kg |
|
Specifikace: |
540x1150 mm/550x1100 mm/685x1220 mm |
|
Váha: |
92 kg/108 kg/ 99 kg |

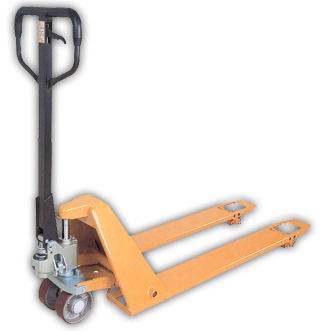

Paletový vozík s rychlozdvihem
2002 E 1150 mm rychlozdvih
4 zdvihy do max. výšky při zátěži do 2000
kg.
Automatické přepínání standardní rychlosti při větším zatížení.
Nízkoprofilové paletové vozíky
1002 E/1150 mm/ 35 mm
|
Nosnost: |
1000 kg |
|
Specifikace: |
530x1120 mm (kola tandem) |
|
Charakteristika: |
Min. výška zdvihu: 35 mm |
|
|
Max. výška zdvihu: 90 mm |
|
Pojezdové kolo: |
d: 160x50 mm polyuretanové kolo |
|
|
d: 34x58 mm kola tandem |

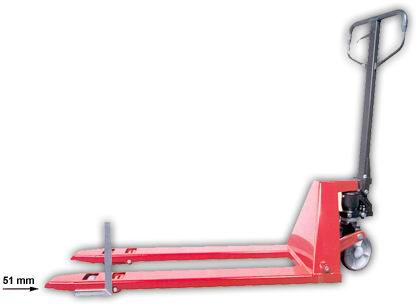

1502 E/1150 mm/51 mm
|
Nosnost: |
1500 kg |
|
Specifikace: |
500x1100 mm (kolo singl) |
|
|
685x1200 mm (kolo singl) |
|
Charakteristika: |
Min. výška zdvihu: 51mm |
|
|
Max. výška zdvihu: 161mm |
|
Pojezdové kolo: |
d: 180x50 mm polyuretanové kolo |
|
|
d: 50x93 mm/50x70 mm (ocel) |
